Lage temperatuur

De ideale warmtebron (geschikt voor o.a. montage in systeemplafonds

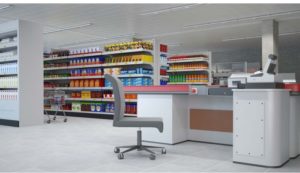

De lage temperatuur stralingspanelen zijn voornamelijk bestemd voor de verwarming van kantoren, winkels, appartementen en woningen. Ze kunnen toegepast worden op die plaatsen waar zeer lokaal warmte is gewenst (bijvoorbeeld bij een kassa in de supermarkt).

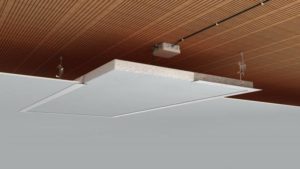

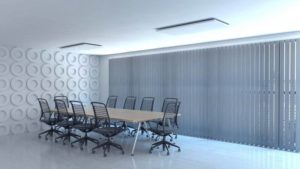

Een horizontale montage is de ideale plaatsing van deze infra rood verwarmingspanelen.  Ze kunnen met behulp van een meegeleverde montagebeugel net onder het plafond of rechtstreeks in een systeemplafond worden gemonteerd.
In deze positie wordt het hoogste rendement en de intensiteit van de warmtestraling verkregen.

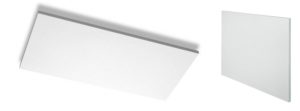

De panelen kunnen ook verticaal op de muur worden opgehangen.

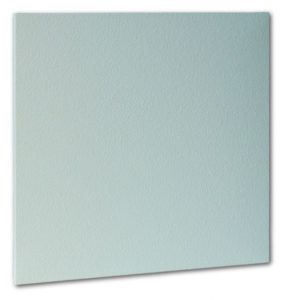

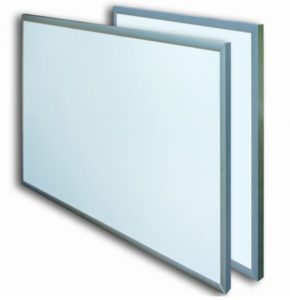

De panelen worden aangeboden in verschillende maten, technische uitvoeringen en vermogens van 100 tot 700 Watt.
Naast de standaard kleur (wit) is het ook mogelijk om op wens van de afnemer gekleurde panelen te bestellen.

Beschikbare lage temperatuur modellen

Type Afmetingen
(mm)
Gewicht
(kg)
Input
(W)
2HEAT-LT-300 592 x 592 x 30 5,0 300
2HEAT-LT-600 1192 x 592 x 30 10,4 600
2HEAT-LT-700 1192 x 592 x 30 10,5 700
2HEAT-LT-100 500 x 320 x 30 2,5 100
2HEAT-LT-200 750 x 320 x 30 3,7 200
2HEAT-LT-270 1000 x 320 x 30 5,2 270
2HEAT-LT-330 1250 x 320 x 30 6,6 330
2HEAT-LT-400 1500 x 320 x 30 7,9 400





  • Voedingsspanning 230 VAC
  • Beschermingsklasse IP44 (spatwaterdicht)
  • Uitvoering: gekorreld gecoat, wit RAL 9010



De 2HEAT IR-stralingpanelen zijn een ideale manier om het thermisch comfort te verhogen.

Ze zijn speciaal ontworpen voor montage op hoog niveau.
Ze zijn slechts 30 mm diep. Typische toepassingen zijn ruimten met een groot volume waar de traditionele convectie verwarming zeer oneconomisch zou zijn.
Topepassingen zijn o.m.: supermarkten, fitnesscentra, showrooms, fabrieken, magazijnen, etc.
2HEAT lage temperatuur verwarmingspanelen zijn voor alle soorten ruimten geschikt zoals Woningen, caravans, chalets, winkels, scholen, kerken, hotels, garages etc.

De panelen geven stralingswarmte af en verwarmen daardoor niet de lucht zoals de warm-water radiatoren of de gasheaters. De 2HEAT panelen verwarmen de objecten en deze manier van verwarmen is te vergelijken met de warmte die men ontvangt van de zon.

Door de stralingswarmte wordt de lucht dus niet opgewarmd en heeft men ook geen luchtverplaatsing en daardoor ook geen stofverplaatsing. Dit levert voor bijv. laboratoria, winkels (antiekwinkels, boekenwinkels enz.) en showrooms grote voordelen op. Ook voor mensen met een stofallergie bieden de 2HEAT stralingspanelen een perfecte en welkome oplossing als warmtebron. Naast al deze voordelen is het systeem ook nog energiezuinig in vergelijking met de traditionele systemen. Men bespaart 20% energie.

De lage temperatuur panelen zijn gemaakt in maten die passend zijn voor de standaard hangende systeemplafonds en maken zich daardoor geschikt voor de Utiliteit en woningbouw, uiteraard kunnen de panelen met speciale beugels ook aan een gewoon plafond worden gehangen.

De verwarmingspanelen stralen warmte uit die te vergelijken is met zonnewarmte.

Deze IR (infrarood) verwarmingspanelen kunnen worden toegepast in/aan plafonds tot een hoogte van ca. 3,5 meter.
De oppervlakte temperatuur bedraagt afhankelijk van het vermogen ca. 70 – 110 graden Celcius. De stralingswarmte van het 2HEAT IR paneel is goed voor energiebesparing tot ca. 35%, omdat de temperatuur lager kan worden ingesteld met behoud van hetzelfde warmte gevoel.

Constructie van de 2HEAT stralingspanelen

De cassette is opgebouwd uit een ijzerzink legering met een plaatdikte van 0.7 mm.
De panelen zijn opgebouwd uit een laag ultra dunne verwarmingsfolie die aan één zijde warmte afgeeft. Deze warmtestralende zijde is aan de binnenkant bekleed met een laag speciaal materiaal: Thermoquartz.
Dit materiaal zorgt voor de hoogst mogelijke absorptie van de warmtestraling die door het paneel wordt gegenereerd.
Aan de buitenkant wordt een een stof genaamd Thermocrystal gebruikt. Deze stof zorgt voor een zeer efficiënte warmtestraling. De panelen zijn wit van kleur. Ze kunnen eenvoudig worden gespoten in de gewenste kleuren.De panelen zijn gepoedercoat in de kleur RAL9010 (gebroken wit). Bevestigingsbeugels worden meegeleverd.

De voordelen van het gebruik van 2HEAT stralingspanelen

  • Lagere energiekosten in vergelijking met de conventionele verwarmingssystemen.
  • De stralingswarmte geeft geen luchtverplaatsing en daardoor geen stof verplaatsing.
  • Gelijke horizontale warmteverdeling.
  • Geruisloos.
  • Onderhoudsvrij.
  • Milieuvriendelijk.
  • Lange levensduur
  • Geschikt voor systeemplafonds
  • Beschermklasse: IP44 (spatwaterdicht), panelen zijn te aarden
  • Aansluitspanning: 230 Volt AC

De panelen zijn gepoedercoat in de kleur RAL9010 (gebroken wit). Ze kunnen ook blank geleverd worden of tegen meerprijs in elke willekeurige kleur. (minimale afname 100 stuks/type)

U kunt ze zelf ook gemakkelijk voorzien van een andere kleur of decoratie.

Berekening vermogen IR-verwarmingspanelen

Bij verwarming van een ruimte met behulp van IR panelen kan als vuistregel het volgende worden aangehouden:

  • Bereken de inhoud van de te verwarmen ruimte: lengte x breedte x hoogte = m3
  • Bij bijverwarming vermenigvuldigt u het aantal m3 x 25
  • Bij hoofdverwarming vermenigvuldigt u het aantal m3 x 40

Voorbeeld
Te verwarmen ruimte: Lengte: 4 meter, breedte 6 meter, hoogte 2,60 meter: inhoud = 62,4 m3

  • Hoofdverwarming = 40 x 62,4 = 2496 Watt.
      • Mogelijke oplossing: 2496 / 300 Watt = 8 panelen van 300 Watt
      of 4 panelen van 600 Watt, maar in de regel kunnen 8 panelen van 300 Watt beter over de ruimte verdeeld worden + de 300 Watt panelen kunnen op hoogte tussen 2 en 3 meter geplaatst worden; 600 Watt panelen vanaf hoogte 2,7 meter
  • Bijverwarming = 25 x 62,4 = 1560 Watt.
      • Mogelijke oplossing: 1560 / 300 = 5 panelen van 300 Watt
      Bijverwarming wordt toegepast ter ondersteuning van bijvoorbeeld vloerverwarming.

Afhankelijk van de behoefte kan gesteld worden dat met een paneel van 300 Watt dus 3 à 5 m2 verwarmd kan worden.

Men kan met één 2HEAT verwarming paneel van 600 Watt ongeveer 6 – 10 m2 verwarmen.(afhankelijk van de installatiehoogte), globaal ca 80-100 Watt/M2
De temperatuur wordt per ruimte met een thermostaat geregeld. Desgewenst kunnen thermostaten met tijdschakeling gebruikt worden.

Op de 2HEAT verwarming panelen geldt een garantie van 2 jaar.
